自制家用电话机

   这里向大家介绍一种不仅适于家庭直达通话，也适于小型工厂、机关、学校和医院使用的电话机。特点是可在一对导线上同时进行双向通话，送话、受话互不干扰，且话音清晰宏亮、体积小、造价低、使用方便、易于制作，有效通话距离大于5公里。

图1

图2

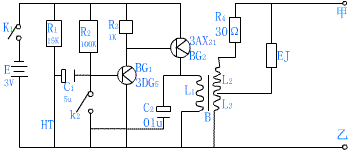

   电路原理：如图1所示，三极管BG1、BG2和话筒HT，混合线圈B等组成的直偶放大电输入端，经放大由线圈B的L3输出，最后通过耳机EJ甲乙接线端送往对方。

   双方通话的原理是：送话时L1上的话音信号偶合到L2、L3加到EJ两端，这时EJ上有两个相反相位的话音信号通过，当R4、L3上的话音信号经EJ送往对方和电话机，而L2上的话音话音信号经R4与线路阻抗相等时，通过EJ的两个话音信号大小相等，相位相反，互相抵消，EJ无话音发出（但R4不可能完全与线路阻抗相等。EJ中还有较小话音发出，不影响通话），克服了自发自收，达到双向通话目的，K2C2构成正反网络，只要按下K2，送话放大电路便成为呼叫电路，发出800Hz左右的呼叫信号。

   EJ和B中L3组成受话电路，对方送来的话音信号经L3直接加到EJ上还原成话音，如果收到的是对方送来的呼叫信号，EJ就会发出较大的音频呼叫声。

   元件选择：BG1、BG2要选用B≥50的小功率三极管。BG1可用3DG5、2DG12等，BG2用3AX31、3AX32等，话筒HT用电话机专用碳精式送话器（邮电器材商店有售）也可用驻极体电动话筒代替，但这时送出的话音信号不及前者大，用电动式话筒时R应去掉EJ，EJ最好用电话机专用受话器，也可用350—800Ω电磁式或压电式耳机。若用3Ω小型扬声器代用时要加装阻抗匹配变压器。混合线圈B用晶体管收音机输出变压器，K1用小型拨动开关，K2用小型按钮开关，电源采用两节5号电池。电池安装在线路板正面，电池架用20×6×0.5毫米磷铜片，在长2—3毫米处折一直角，将较短的一端直接焊在线路板铜面上，并用空芯铆钉铆牢。

   图2为外形图，机壳用100×60×25毫米成品塑料盒，也可用3毫米厚有机玻璃板粘成。K1、K2固定在机壳侧面。HT、EJ固定壳内，并在所对应的前面板上钻孔，以利话音通过，印刷线路板可用小螺丝固定，也可用502胶粘牢。
